메카트로닉스
트레이닝 키트는 공업계 고등학교와 직업전문학교, 기능대학 에서
마이크로프로세서를 활용하여 자동화에 적합한 기계기구에 컨트롤러, 센서 및 엑추에이터제어,
릴레이제어 기술 등을 직접설계하고, 자동화 기계장치를 제작하고 프로그램 실습하는 키트이다.
현장에 적응할 수 있는 기능과 기술을 습득하며 자격증을 취득 하므로서 개인의 직업능력확대와
산업현장에 필요한 인재 수급 면에서 소정의 교육목적을 달성할 수 있도록 제작된 효율적인
교육훈련용 실습시스템이다. |
 |
| |
1)
본 시스템은 국가기술자격검정 "메카트로닉스 기능사" 취득을 위한
트레이닝 키트로서 충분한 기능을 갖추었다 .
2) 본 키트의 모든 부품은 자격시험시 지급되는 부품과 동일하며
실기시험시 브레드보드를 이용할 수 있다.
3) 본 키트는 알루미늄트렁크로 외관이 미려하고 안전성과 내구성, 기능성이 우수하며 이동성이 용이한 제품이다.
4) 본 키트를 이용한 실기교재와 소프트웨어가 지원되므로 15주
및 30주간
강의할 수 있는 교보재이다.
5) 본 키트는 8종의 실습를 실행할 수 있는 기본사양에 창의적으로
실습할 수 있는 브레드보드가 설치되어 있으므로 확장성이 풍부하다. |
 |
|
|
◎메카트로닉스 TRAINING KIT
◎실용 시안 등록
등록번호 : 제 396628호
Model : JSP-TM300
가로X세로X높이=390X330X130mm

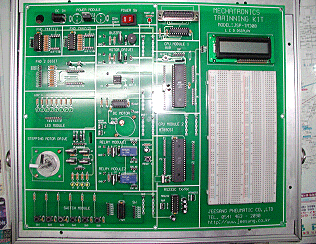

기능별 부품 배치도 |
|
| 1)
MPU MODULE |
| |
(1) MPU1(90S8535)
특징 -8K바이트 Flash 메모리, -512바이트 내부 EEPROM -512 바이트 RAM, -8비트 단위의
4개의 입/출력 포트 -1개의 UART, -2개의 외부인터럽트 -ISP 기능, -8개의 10 bit ADC,
-워치독 기능 |
MPU1
Module 부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
소켓 |
40pin |
1 |
| 2 |
s/w |
tac |
1 |
| 3 |
크리스탈 |
8M |
1 |
| 4 |
MPU |
90S8535 |
1 |
| 5 |
Cap |
30pF |
2 |
| 6 |
Cap |
0.1uF |
1 |
| 7 |
Cap |
10uF |
1 |
| 8 |
Reg |
10K |
1 |
| 9 |
Array-Reg,5p |
4.7K |
1 |
| 10 |
Testpoint |
8pin |
4 |
|
| |
(2) MPU2(AT89C51,8051,87C51)
특징 -4K바이트 내부 ROM, -128 바이트 RAM, -8비트 단위의 4개의 입/출력 포트 -1개의 UART,
-5개의 인터럽트, -4개의 타이머 |
MPU2
Module 부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
소켓 |
40pin |
1 |
| 2 |
s/w |
tac |
1 |
| 3 |
크리스탈 |
8M |
1 |
| 4 |
MPU |
AT89C51 |
1 |
| 5 |
Cap |
30pF |
2 |
| 6 |
Cap |
10uF |
1 |
| 7 |
Reg |
10K |
1 |
| 8 |
Testpoint |
8pin |
2 |
|
| |
2) FND MODULE
(1) 1 Digit Common Anode Type(2개) - MPU를 이용하여 Common Anode Type의
FND Display 방법 실험 - 7 segment driver IC 사용
|
FND
1D-CA Type 부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
소켓 |
14pin |
1 |
| 2 |
소켓(header) |
5pin |
2 |
| 3 |
IC |
7447 |
1 |
| 4 |
Reg |
330 |
8 |
| 5 |
FND |
Anode |
1 |
| 6 |
Testpoint |
4pin |
1 |
|
| |
(2) 2 Digit
Common Anode Type - MPU를 이용하여 Common Anode Type의 2-Digit FND
Display 방법 실험 - 7 Segment IC 사용하지 않고 MPU 프로그램방식
|
FND
2D-CA Type 부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
소켓(header) |
9pin |
2 |
| 2 |
Reg |
330 |
10 |
| 3 |
2D-FND |
Anode |
1 |
| 4 |
Testpoint |
8pin |
1 |
| 5 |
Testpoint |
2pin |
1 |
| 6 |
Tr. |
PN2907 |
2 |
|
| |
3) LED MODULE
(1) COMMON ANODE TYPE MPU를 이용하여 Common Anode Type의 8bit LED
Display 방법 실험
|
LED
CA Type 부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
LED |
적색 |
8 |
| 2 |
Reg |
330 |
8 |
| 3 |
Testpoint |
8pin |
1 |
|
| |
4) S/W MODULE -Pusu
버튼 스위치 8개 -스위치 On/Off 상태(0/1), -신호선 4개, -사용자 연결방식 |
S/W
부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
S/W |
Tac |
6 |
| 2 |
Reg |
330 |
6 |
| 3 |
Testpoint |
6pin |
2 |
| 4 |
Cap |
104 |
6 |
| 5 |
Ic |
741504 |
1 |
|
| |
5) BUZZER MODULE
- MPU를 이용하여 Buzzer음의 발생 실험 -제어신호 상태(0/1)에따른 부저음 발생
|
Buzzer
부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
Buzzer |
5[v] |
1 |
| 2 |
Reg |
1K |
2 |
| 3 |
Testpoint |
1pin |
2 |
| 4 |
Tr. |
2SD633 |
1 |
| 5 |
Doide |
1N4001 |
1 |
|
| |
6) MOTOR DRIVER
MODULE
(1) 단방향(정) Driver MPU 및 Power Tr.을 이용하여 정방향 모터제어 방법 실험
|
Motor
Driver1 부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
Terminal |
2P |
1 |
| 2 |
Reg |
1K |
2 |
| 3 |
Testpoint |
1pin |
2 |
| 4 |
Tr. |
2SD633 |
1 |
| 5 |
Doise |
1N4001 |
1 |
|
| |
(2) 양방향(정.역) Driver
MPU 및 모터 드라이버 IC를 이용하여 모터의 정.역방향 모터제어 방법 실험
|
Motor
Driver2 부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
Terminal |
2P |
1 |
| 4 |
Testpoint |
1pin |
2 |
| 5 |
IC소켓 |
8pin |
1 |
| 6 |
IC |
8pin |
1 |
|
| |
7) PHOTO INTERRUPTER
- 모터의 회전수 감지기능 실험
|
Photo-Interrupter
부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
Terminal |
2P |
2 |
| 2 |
Reg |
220 |
1 |
| 3 |
Reg |
4.7K |
1 |
| 4 |
Testpoint |
1pin |
2 |
| 5 |
IC소켓 |
14pin |
1 |
| 6 |
IC |
7414 |
1 |
| 7 |
포토 D/TR |
(TX . RX) |
1 |
| 8 |
DC motor |
6V, 기어(12) |
1 |
|
| |
8) RELAY MODULE
(2개) - MPU 를 이용하여 Relay 제어(AC) 실험
|
Relay
Module 부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
Terminal |
3P |
2 |
| 2 |
Reg |
1K |
2 |
| 3 |
Testpoint |
1pin |
2 |
| 4 |
Tr. |
2SD633 |
1 |
| 5 |
Doise |
1N4001 |
1 |
| 6 |
Reply |
LG, RY5W-K |
1 |
|
| |
9) RS232C TX/RX MODULE
- MPU 및 PC간의 통신 인터페이스 기능 실험
|
RS232C
부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
Terminal |
3P |
2 |
| 2 |
IC소켓 |
16P |
1 |
| 3 |
IC |
MAX232 |
1 |
| 4 |
Cap(전해) |
1uF |
4 |
| 5 |
Cap |
104 |
1 |
|
| |
10) BREAD BOARD
- 간단한 회로구성
|
Bread
board 부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
연결단자 |
2홀 |
2 |
| 2 |
연결단자 |
10홀 |
2 |
|
| |
11) POWER MODULE
- 각 Module에 전원 공급기능
|
Power
Module 부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
아답터 |
9[v],1A |
1 |
| 2 |
Jac |
아답터용 |
1 |
| 3 |
레귤레이터 |
7805 |
1 |
| 4 |
토글s/w |
3P |
1 |
| 5 |
led |
1 |
청색 |
| 6 |
Reg |
330 |
1 |
|
| |
12) LCD MODULE
|
| |
백라이트 / 16 by 2 시리얼영문 / 화면크기 64.5
x 13.8mm |
| |
13) STEPPING
MOTER MODULE
|
Stepping
Moter 부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
TR |
D633 |
4 |
| 2 |
Doide |
IN4001 |
4 |
| 3 |
LED |
기판 |
4 |
| 4 |
저항 |
10 k |
4 |
| 5 |
저항 |
330 |
4 |
| 6 |
Testpoint |
4p |
1 |
| 7 |
모터 |
Unipolar |
1 |
|
| |
14) ACC'Y
|
  |
기타부품목록
| 번호 |
품명 |
규격 |
수량 |
| 1 |
ISP Cable |
AVR-PC |
1 |
| 2 |
연결단자 |
4P |
3 |
| 3 |
연결단자 |
8P |
3 |
| 4 |
연결단자 |
1P |
8 |
|
| |
메카트로닉스 실기용 교재 3월 출판 키트구매시 지원
지상뉴매틱(주) 제작 트레이닝키트 JSP-TM200 운용 프로그램 소프트웨어 포함 |
|
|
 |
| |
 |
FND
MODULE실습
| 번호 |
품명 |
규격 |
수량 |
| 1 |
I.C |
7447 |
1EA |
| 2 |
REG(저항) |
330Ω |
8EA |
| 3 |
FND |
Nnode |
1EA |
LED MODULE실습
| 번호 |
품명 |
규격 |
수량 |
| 4 |
LED |
적색,녹색 |
각4EA |
| 5 |
REG(저항) |
330Ω |
8EA |
S/W MODULE
| 번호 |
품명 |
규격 |
수량 |
| 6 |
I.C |
7404 |
1EA |
| 7 |
REG(저항) |
330Ω |
4EA |
공통부품 MODULE
| 번호 |
품명 |
규격 |
수량 |
| 8 |
CPU |
AT90S8535 |
1EA |
| 9 |
CPU |
AT89C51 |
1EA |
| 10 |
플라스틱부품통 |
LA20130 |
1EA |
| 11 |
점프선 |
적색,흰색 |
10EA |
|
판넬공급 ( 750mmX450mm )
문의환영 : 지상뉴매틱(주) www.jeesang.co.kr
Tel(054)463-2090(대) Fax(054)462-0600 e-mail : master@jeesang.co.kr |
